揚州公安局政法大數據中心——冷源制備中心
1、項目概況
本項目位于揚州市邗江區，建筑使用總面積：約4550平方米，共三層，一層、二層為數據中心，三層為技術保障用房區域。
數據中心終期可安裝IT設備功耗為2180.55kW，變配電室發熱量為145.92kW，電池室發熱量為：24.53KW，接入間及樓層弱電間為：6.42KW，新風負荷為138.6KW，輔助區域發熱量為：134.27KW，則通過逐項逐時的冷負荷計算得通信機房夏季冷負荷2630.3kW，考慮1.07冗余系數，設計總?cè)萘?813.6kW。
整個數據中心根據GB50174中A級機房的標準進行建設，確保運行安全可靠。同時根據規范要求，對冷源與末端均采用了N+X形式的備份，X≥1;其中冷源系統即智能冷站采用了2+1形式備份，兩臺主用一臺作為備用。
下圖為冷源系統平面布置與原理圖。
冷源系統平面布置圖

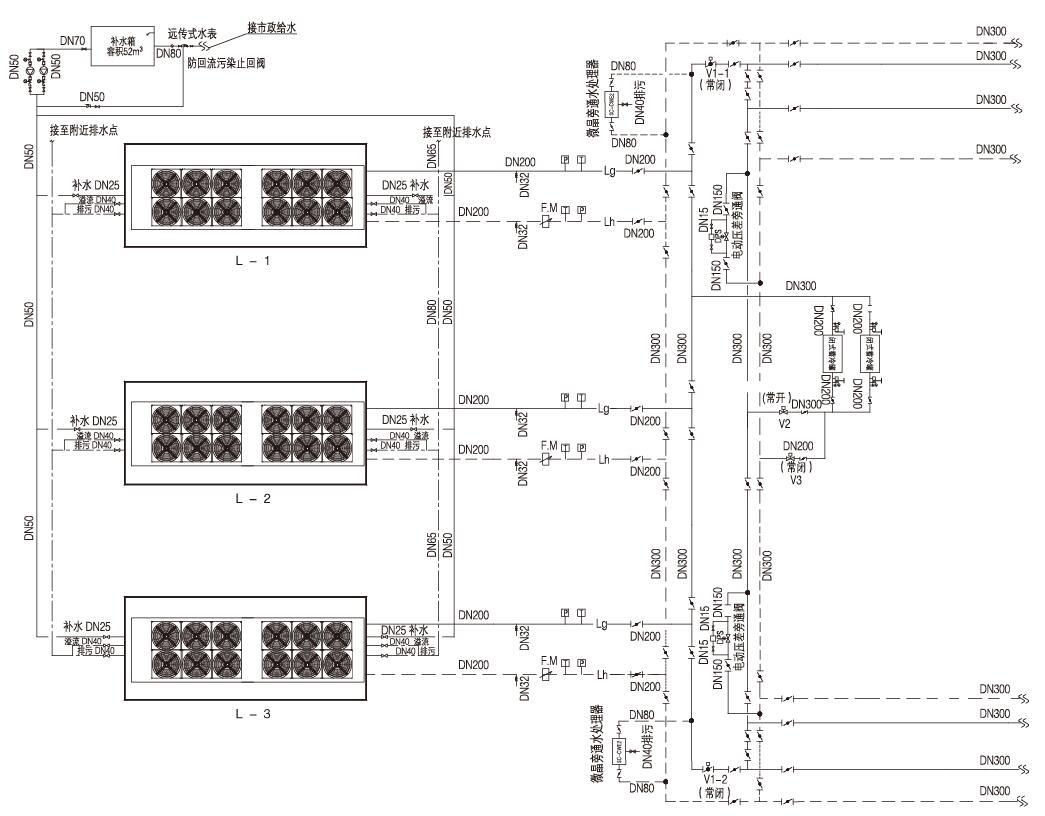

冷源系統原理圖
2、暖通系統介紹
補水箱
補水箱外形尺寸為5m*5m*2.5m，總補水量為52m3，滿足停水后5小時內的用水量。根據GB50174中對于A級機房的要求，冷卻水儲水量應滿足12小時用水，但以12小時儲水量進行補水箱的設計體積過大，導致現場無處安置;但除上述要求外，規范中還指出當周圍有應急水源可以供應，可按照應急水車抵達現場的時間對補水裝置設計。結合當時與客戶溝通的結果，最終確定滿足5小時內的用水量即可。

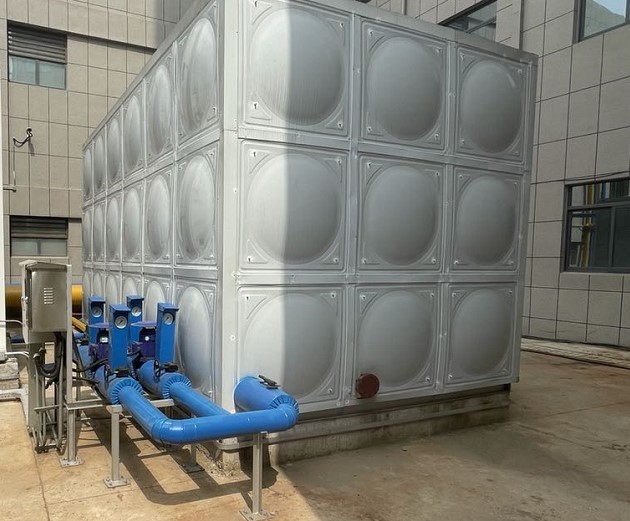

補水箱與補水泵
智能冷站
單套智能冷站在冷凍水溫度14/20℃，冷卻水溫度32/37℃的工況下，制冷量可達400RT。并且每臺冷站均集成有自然冷源功能，在采用閉式冷卻塔的情況下具有兩種工作模式;一種是環境溫度較高時開啟的壓縮機模式：冷卻塔產生的冷卻水進入冷水機組，與末端的冷凍水進行換熱，實現冷負荷的需求;另一種是環境溫度較低時的自然冷源模式：此時可以直接由冷卻塔產生的冷卻水與末端換熱，此時冷卻水泵與壓縮機停止運行，降低了系統能耗。
上文提到的自然冷源功能是數據中心行業冷源設備的一大特點;與一般民用空調系統不同：IT設備全年發熱，意味著數據中心機房需要全年供冷，無需制熱功能。此時當室外環境溫度較低時，即可利用自然冷源與循環水換熱制冷，給末端機房進行降溫，大幅度降低數據中心能源消耗量。
冷卻塔
設計流量：400m3/小時，進出水溫度：37℃/32℃，濕球溫度： 28℃。
冷卻塔采用雙模塊閉式的方式，單模塊均對應單臺磁懸浮壓縮機，單個模塊可以獨立工作，并實現冷卻塔和冷水機組的聯動控制。

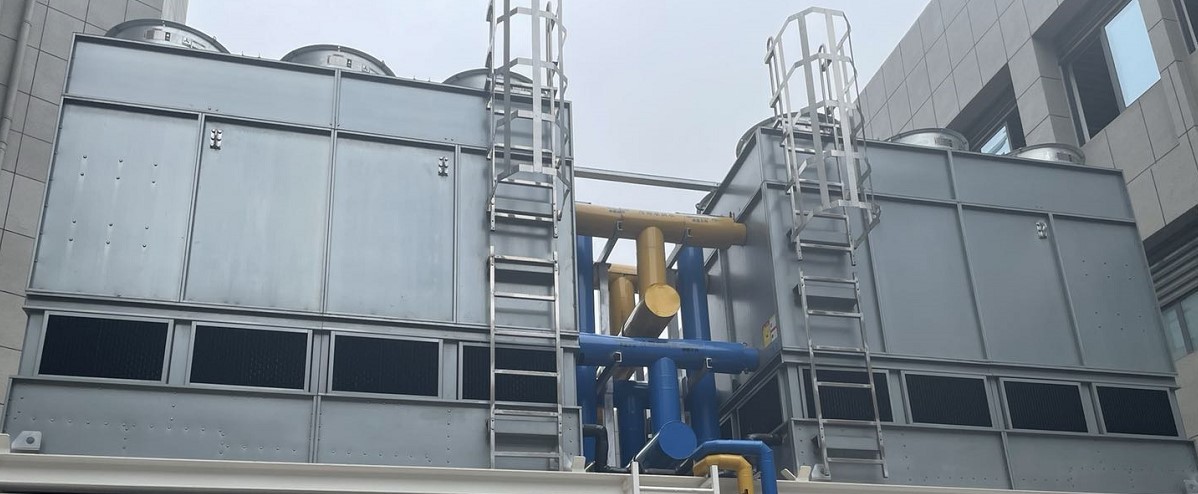

閉式冷卻塔
磁懸浮壓縮機
磁懸浮壓縮機屬于離心式壓縮機的一種。磁懸浮壓縮機采用磁性軸承，運轉時受磁力的作用，軸與軸承無接觸轉動，無摩擦運行，噪音較低，可以省去昂貴的減震和降噪費用。同時配置有軟啟動器，啟動電流只有2A，對于電網無任何影響。并且還有免維護，無油運行，生命周期長等優勢。采用R134a綠色環保制冷劑，能效高，全生命周期成本低。
而與傳統壓縮機相比，磁懸浮壓縮機其體積只有傳統壓縮機的50%左右，重量約為傳統壓縮機的20%。
集成化理念
除了冷水機組外，智能冷站還集成有循環水泵、定壓補水裝置、水處理裝置、配電柜等設備。通過將單個系統模塊化成產品，在工廠進行預制化生產，包括內部管路、閥門的安裝，減少了現場施工環節，縮短安裝周期。并且便于運輸、快速部署以及后期的擴容。
每套集成冷站都是一個單獨的模塊，互不干涉，一臺出現故障時將備用的啟動也可使整套系統正常進行運行。
定壓補水裝置
作用：使空調水系統壓力設定點的壓力恒定;保證系統水與空氣隔離，確保成為閉式循環水系統。
內含兩套定壓罐，冷卻水部分總?cè)莘e0.15m3，冷凍水部分總?cè)莘e0.4m3;兩套變頻補水泵，一用一備，設計流量2m3/h，揚程15m。

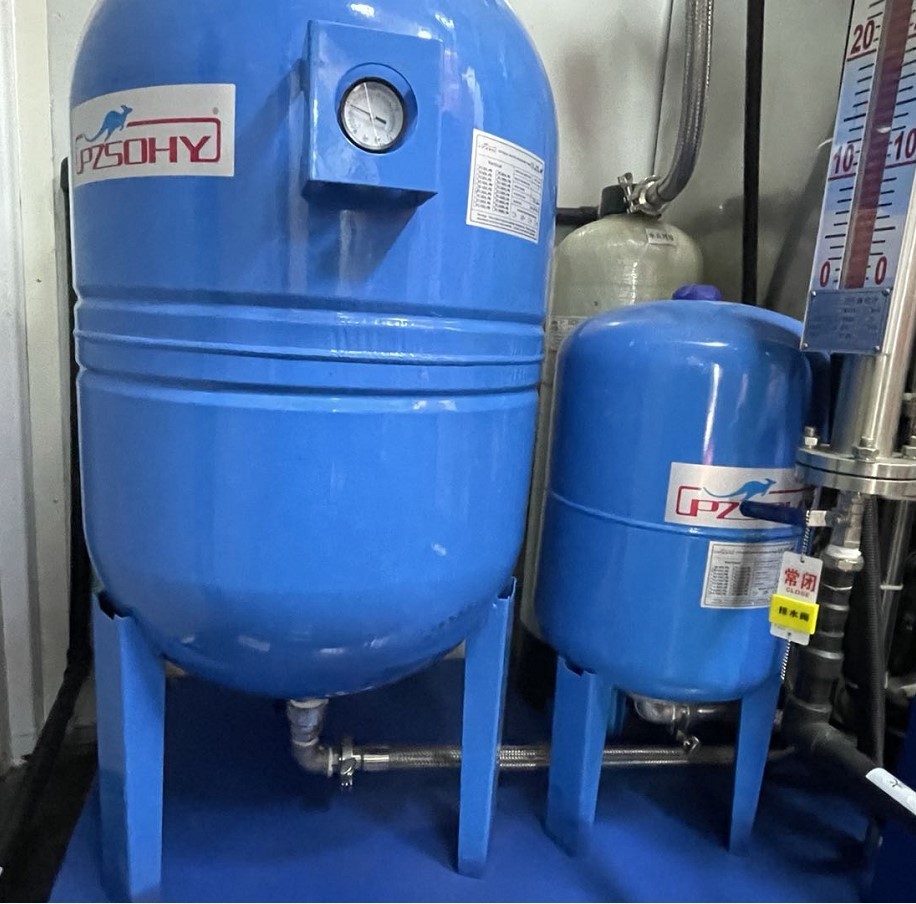

冷凍水定壓罐(左)與冷卻水定壓罐(右)
軟水裝置
處理水流量為2m3/h。

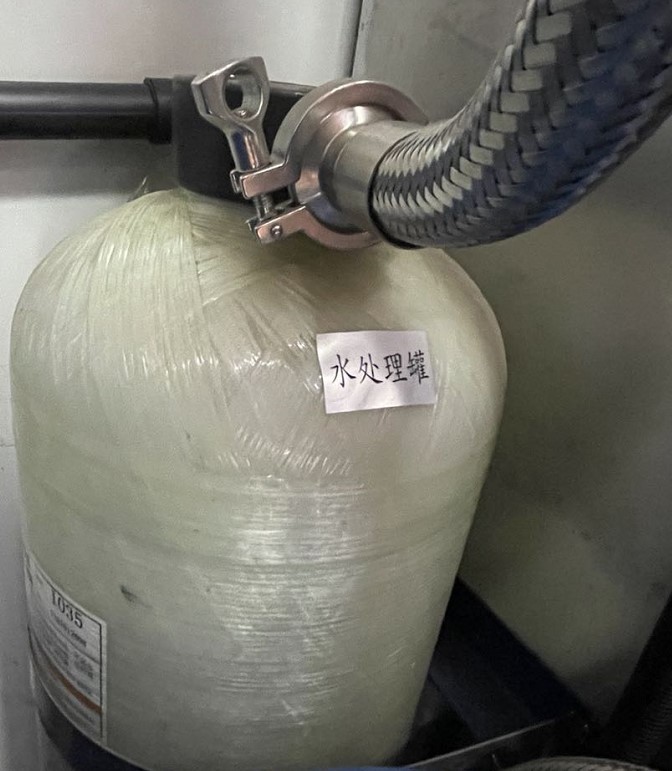

全自動軟化水裝置制備軟化水，軟化水供給冷凍水補水;經軟化水裝置處理后，使得出水硬度、懸浮物、PH值、水中溶解氧等參數能夠滿足要求。
圖:冷凍與冷卻水泵
變頻泵
本項目采用一次泵變流量系統，可根據末端負荷情況調整水泵運行臺數和頻率，以節省水泵功耗。
冷凍水循環泵：流量：260m3/h，揚程：34m，
冷卻水循環泵：流量：400m3/h，揚程：22m。

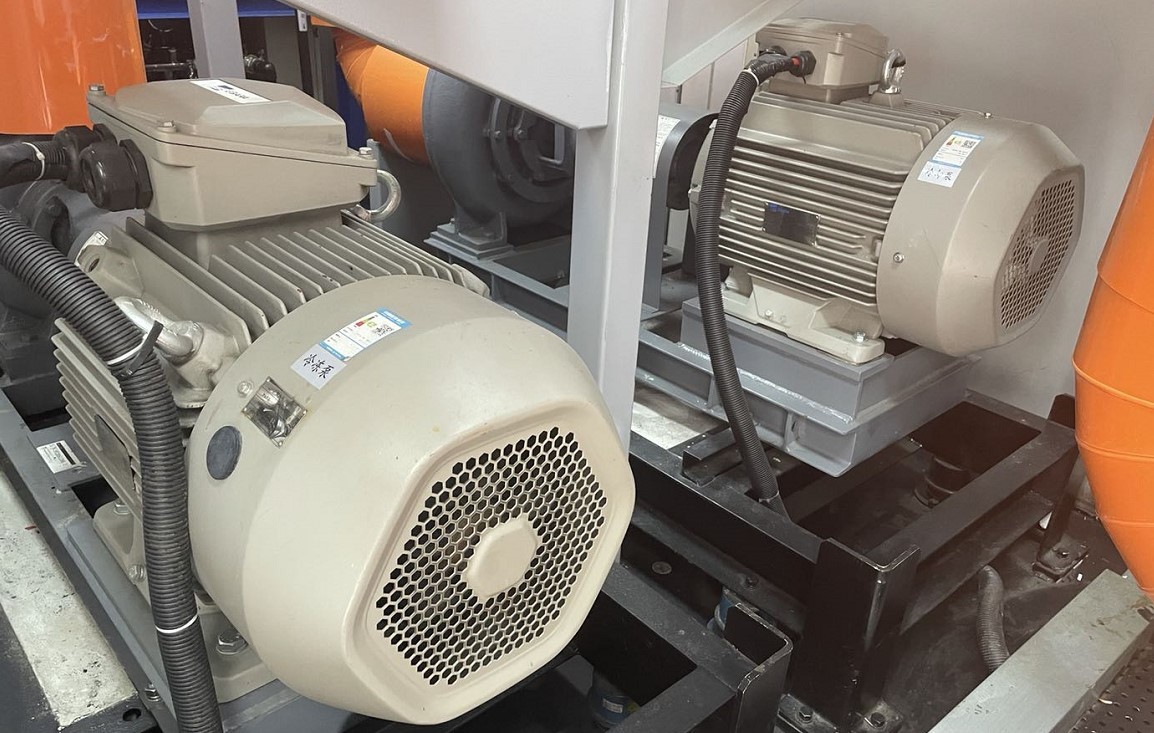

冷凍與冷卻水泵
蓄冷罐
兩套蓄冷罐，單臺蓄冷容積：60m3。
由于數據中心的特點，當發生停電時，如果沒有應急的后備冷源，機房?jī)?nèi)溫度會在短時間內快速上升，致使IT設備無法正常運行，造成巨大的損失。因此大多數的數據中心配置有蓄冷罐，除了應急蓄冷，還可以進行調蓄蓄冷，避免冷水機組長期低負荷運行和頻繁啟停。
根據GB50174的要求，采用水蓄冷的方式進行蓄冷，A級機房蓄冷時間為15min。15min內柴油發電機一般已經啟動，可以確保冷源系統的正常供電，因而不用進行更長時間的蓄冷。

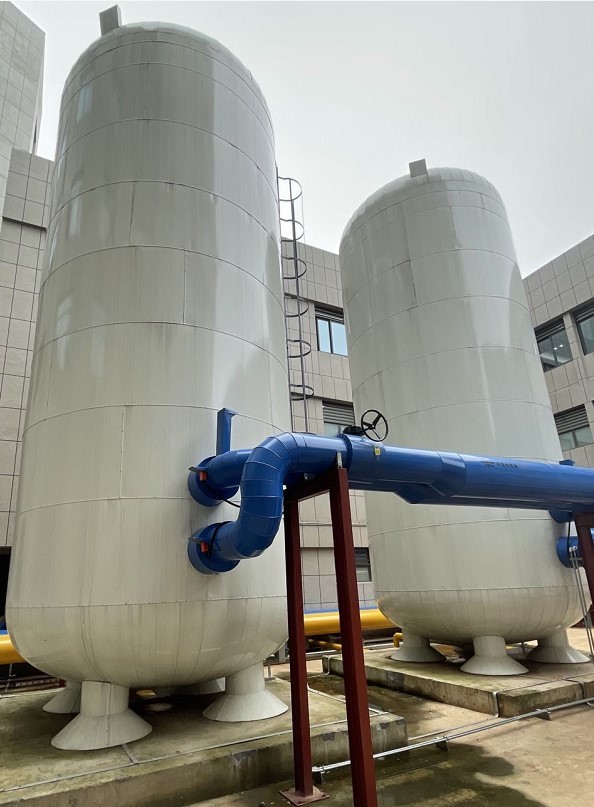

蓄冷罐
